مواصفات وحدة قراءة VM-X3S صغيرة الحجم

بناءً على شريحة قارئ Impinj E310 من الجيل الجديد.
يدعم EPC global UHF Class 1 Gen2 (ISO 18000-6C).
مخرجات RF بقوة 27dBm.
يُعدّ تصميم SMD مناسبًا لإنتاج التعبئة السريعة.
مراقبة درجة الحرارة في الوقت الفعلي.
يتميز باستهلاك منخفض للطاقة، وهو بحجم عملة معدنية فقط، ويمكن دمجه بسهولة في أنواع مختلفة من أجهزة RFID، مثل أجهزة القراءة والكتابة عن قرب أو طابعات Bluetooth المحمولة.

الاستعلام

ورقة بيانات

الميزات

المواصفات

رقم الموديل	VM-X3S
المعلمات الفيزيائية
الحجم	2 1 ملم طول × 2 1 ملم عرض × 3.7 ملم ارتفاع
الوزن	2.8 جم
معلمات الترددات الراديوية
بروتوكول واجهة الهواء	EPC العالمي UHF الفئة 1 الجيل 2 (ISO 18000-6C)
الشريحة	Impinj E310
التردد	أمريكا الشمالية: 902-928 ميجاهرتز FCC (أمريكا الشمالية، أمريكا الجنوبية)
	أوروبا: 865-868 ميجاهرتز (ETSI)
	الصين: 920-925 ميجاهرتز (CMIIT)
	نطاق التردد الكامل: 860-960 ميجاهرتز (OPENˊ)
وصلة الهوائي	واجهة ترددات راديوية واحدة (وسادة أسفل)
الطاقة	5 ديسيبل ملي امبير - 27 ديسيبل ملي امبير (±1 ديسيبل) قابلة للتعديل
الحساسية	-73 ديسيبل ملي امبير @ 10٪ BER
وضع العمل	تردد ثابت / تردد القفز اختياري
RSSI	دعم
واجهة
دعم API	C، C # / .NET، Java
أداء الترددات الراديوية
سرعة الذروة لجرد الملصقات	＞300 علامة/ثانية
مسافة القراءة	＞3 أمتار (باستخدام هوائي سيراميك 2.5 ديسيبل ملي امبير)
عازل العلامة	1000 ملصق @ 96 بت EPC
واجهة الاتصال
الاتصالات	اتصال ثقب ختم 20 دبوس (متوافق مع SMT) معدل البود 9600 ~ 921600bps @ الافتراضي 115200bps
GPIO (اختياري)	مدخلين وخرجين (3.3 فولت TTL)
الاتصال	SMD Uart3.3V (TTL)
مدعوم بواسطة
الجهد	تيار مستمر 5 فولت ± 5٪
استهلاك الطاقة	3.25 واط (ذروة)، 0.65 أمبير @ 5 فولت، 27 ديسيبل ملي امبير
استهلاك الطاقة في وضع الاستعداد	0.75W
المعلمات البيئية
درجة حرارة التشغيل	-20 درجة مئوية إلى +5 5 درجة مئوية
درجة حرارة التخزين	-40 درجة مئوية - +85 درجة مئوية
الرطوبة	5-95٪ غير مكثف (+25 درجة مئوية)

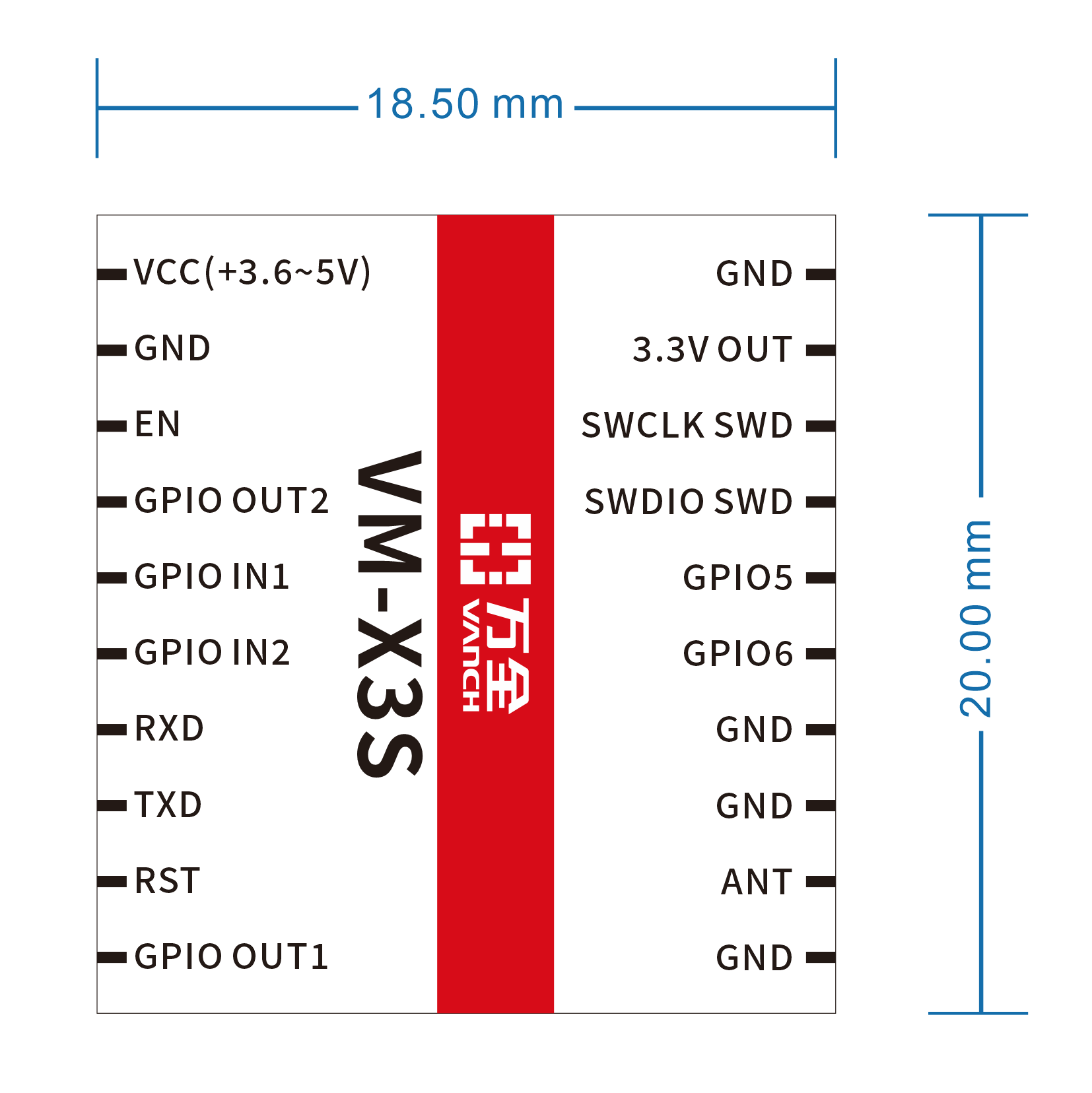

المدخلات	التعريف	المدخلات	التعريف
1	VCC (+3.6 ~ 5V)	11	GND
2	GND	12	3.3 فولت خرج
3	تمكين طاقة وحدة EN منخفض (إيقاف التشغيل) عالي وفصل (نشط)	13	SWCLK خط ساعة واجهة برمجة SWD
4	خرج رقمي 2 (GPIO OUT2)	14	SWDIO كابل بيانات واجهة حرق SWD
5	مدخل رقمي 1 (GPIO IN1)	15	GPIO5 (RFU)
6	مدخل رقمي 2 (GPIO IN2)	16	GPIO6 (RFU)
7	RXD (إدخال البيانات، مستوى TTL)	17	GND
8	TXD (إخراج البيانات، مستوى TTL)	18	GND
9	RST (منخفض النشط، اتركه غير متصل إذا لم يكن قيد الاستخدام)	19	ANT
10	خرج رقمي 1 (GPIO OUT1)	20	GND
